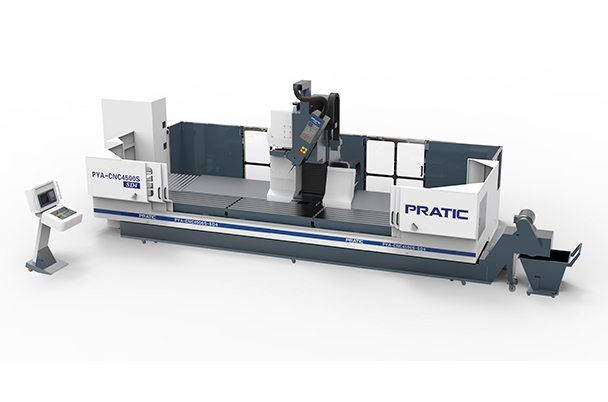

汽車保險杠型材加工中心PYA4D

所屬分類：汽車配件加工中心

工作臺尺寸：(2500-6500) x 550 mm
主軸轉速：12000rpm
切削進給速度：15000 mm/min
定位精度：±0.01 mm
采用B軸旋轉主軸，±450的旋轉角度，專業加工汽車保險杠

詳細信息

產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工；
2.配備自動排屑機；
3.采用BT30主軸錐孔，增加了機器鋼性；
4.添加機器防護罩，保證了操作者與環境衛生；
5.采用圓盤式刀庫；
6.采用B軸旋轉主軸，±45°的旋轉角度，滿足不同的加工需求；
7.可根據客戶要求定制不同規格的機型
產品參數：

行程	單位	參數
X 軸	mm	2500-6500(可以定制其他長度)
Y 軸	mm	550
Z 軸	mm	700
B軸
分度精度	sec	15”
重復精度	sec	4”
旋轉角度	度	±45°
主軸
主軸轉速	rpm	12000
主軸錐孔	/	BT30 Φ100mm (外徑)
刀庫
刀庫形式	/	圓盤式
刀庫容量	pcs	20
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
切削進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	9
X驅動馬達	kw	3.1
Y驅動馬達	kw	3.1
Z驅動馬達	kw	3.1
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴水冷卻
精度
X軸定位精度	mm	0.05
Y/Z軸定位精度	mm	0.02
重復定位精度	mm	±0.01/300
機械規格
氣壓需求	kg/cm²	6
操作系統	/	FANUC/SIEMENS
高度	mm	3600
占地面積	mm	(6300-10800)X3700
重量	kg	10000-16000
