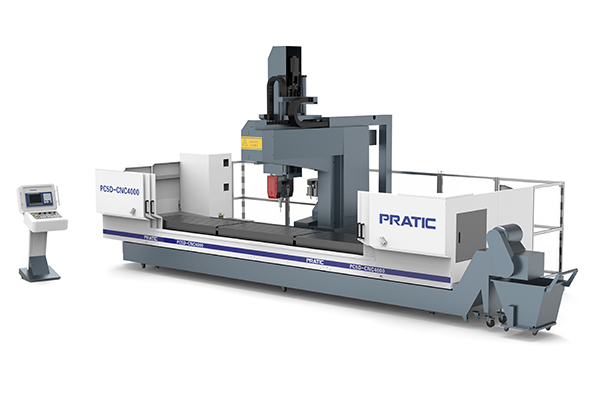

汽車配件型材加工中心PC5D

所屬分類：汽車配件加工中心

工作臺尺寸：500/800 x (4000-12000) mm
主軸轉速：24000rpm
切削給進速度：15000 mm/min
定位精度：±0.01 mm
此產品適合汽車行李架、儀表盤的型材鉆、銑、180度多面一次性加工。

詳細信息

產品特點：
1該產品繼承了龍門式加工中心的優點，采取動柱式橫梁立柱。
2.可配備第五軸旋轉加工，加工復雜曲面。
3.采用單力臂的人性化設計，使上下料更加方便。
4.此產品適合：中型切削鋁、銅的加工，型材鉆、銑、攻牙(選配)180度多面一次性加工。
5.可根據客戶要求定制不同規格的機型
產品參數：

行程	單位	參數
X 軸	mm	4000-12000(可定制其它長度)
Y 軸	mm	800(三軸)/450(四軸)
Z 軸	mm	500
A 軸		±120°
C 軸		±245°
主軸
主軸轉速	rpm	24000
主軸錐孔	/	BT40 / HSK F63
刀庫
刀庫形式	/	傘形式
刀庫容量	pcs	12
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	50
Y軸移動	m/min	28
Z軸移動	m/min	28
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	10
X驅動馬達	kw	3.1
Y驅動馬達	kw	3.1
Z驅動馬達	kw	3.1
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴霧冷卻
精度
X軸定位精度	mm	0.05
Y/Z軸定位精度	mm	0.02
重復定位精度	mm	±0.01/300
機械規格
氣壓需求	kg/cm²	6
操作系統	/	FANUC/SIEMENS
高度	mm	3700
占地面積	mm	9000--15500x3000
重量	kg	10000--22000
