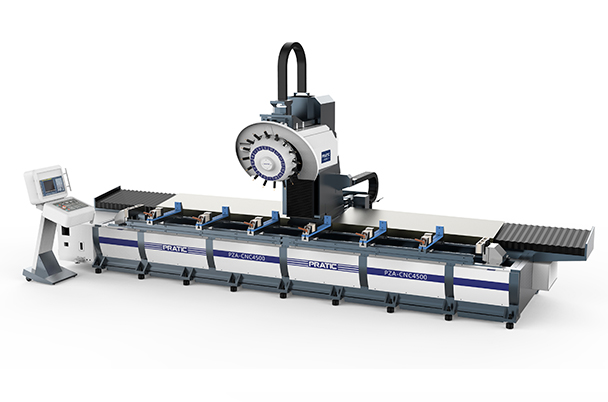

PZA型材復合加工中心

所屬分類：軌道交通加工中心

工作臺尺寸：450x(4500--12000)mm
主軸轉速：20000rpm
切削給進速度：15000mm/min
定位精度：±0.01mm
PZA長軸加工中心是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的鋁銅型材、PVC、型鋼等金屬加工。

詳細信息

產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的鋁銅型材、PVC、型鋼等金屬加工。
2.高精度加工：采用棟梁式立柱結構，可確保定位的高精度。
3.加工：一次裝夾可以同時完成鉆孔、銑削、倒角、攻牙等加工。
4.不間斷加工：短料可以做機械不停歇多段加工。
5.可根據客戶要求定制不同規格的機型
產品參數：

行程	單位	參數
X軸	mm	4500--12000（可定制其它長度）
Y軸	mm	450
Z軸	mm	330
主軸
主軸轉速	rpm	12000/15000/20000
主軸錐孔	/	BT30Φ120(外徑)
刀庫
刀庫形式	/	飛碟式
拉釘形式	/	45°
刀庫容量	pcs	16
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	9
X驅動馬達	kw	2.7
Y驅動馬達	kw	2.7
Z驅動馬達	kw	3.1
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴霧冷卻
精度
X軸定位精度	mm	0.05
Y/Z軸定位精度	mm	0.02
重復定位精度	mm	±0.01/300
機械規格
氣壓需求	kg/cm²	6
操作系統	/	FANUC/SIEMENS
高度	mm	2600
占地面積	mm	6500--14700x2400
重量	kg	9000--160000
