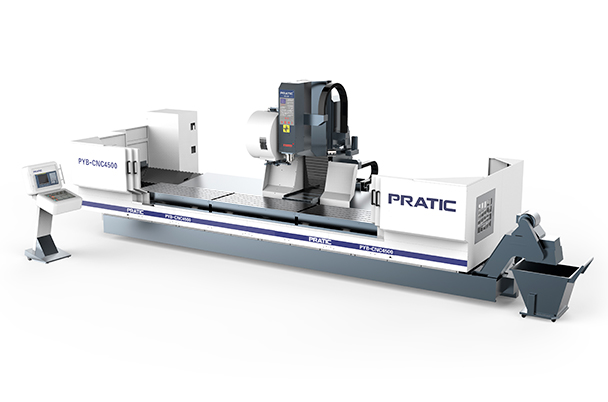

PYB型材復合加工中心

所屬分類：軌道交通加工中心

工作臺尺寸：(2500-12500)x450/580mm
主軸轉速：10000/12000rpm
切削給進速度：15000mm/min
定位精度：±0.01mm
該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。

詳細信息

產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。
2.配備自動排屑機。
3.采用BT40主軸錐孔，增加了機器鋼性。
4.添加機器防護罩，保證了環境衛生。

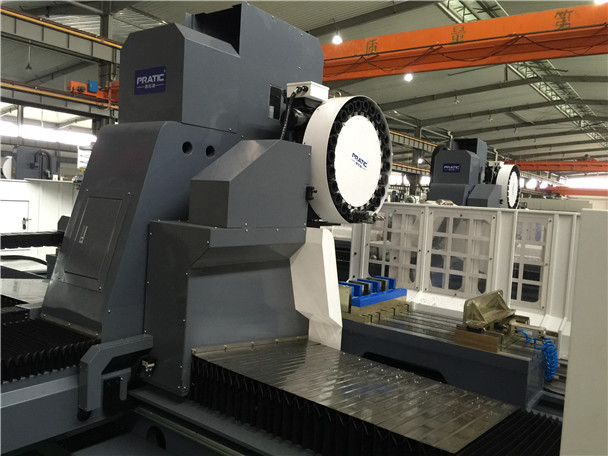

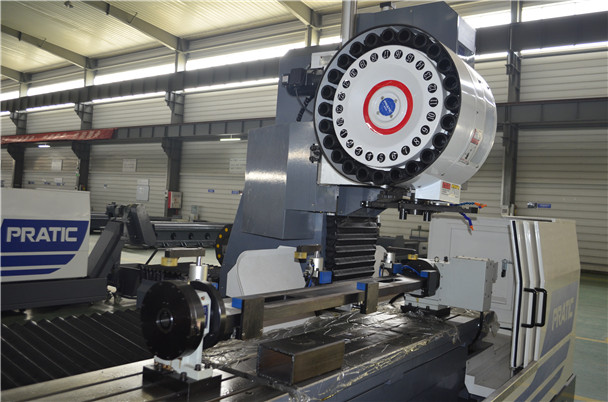

5.采用圓盤式刀庫。
6.可根據客戶要求定制不同規格的機型

產品參數：

行程	單位	參數
X軸	mm	2500-12500（可定制其它長度）
Y軸	mm	580
Z軸	mm	450
主軸
主軸轉速	rpm	10000/12000
主軸錐孔	/	BT40φ120mm(外徑)
刀庫
刀庫形式	/	圓盤式
拉釘形式	45°	45°
刀庫容量	pcs	24
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
切削進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	1.1
X驅動馬達	kw	3.1
Y驅動馬達	kw	3.1
Z驅動馬達	kw	3.1
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴水冷卻
精度
X軸定位精度	mm	0.05
Y/Z軸定位精度	mm	0.02
重復定位精度	mm	±0.01/300
機械規格
氣壓需求	kg/cm²	6
操作系統	/	FANUC/SIEMENS
高度	mm	3300
占地面積	mm	（6400-15500）X3000
重量	kg	12000-22000
