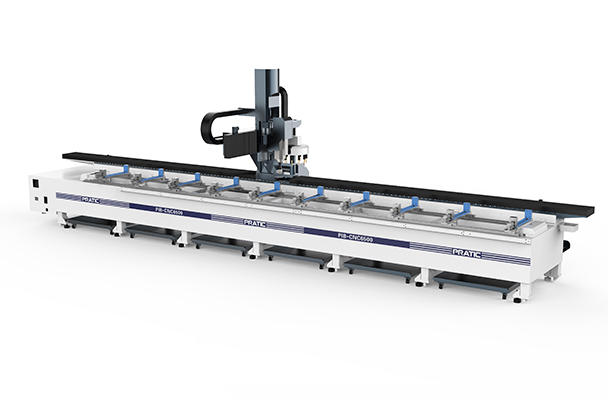

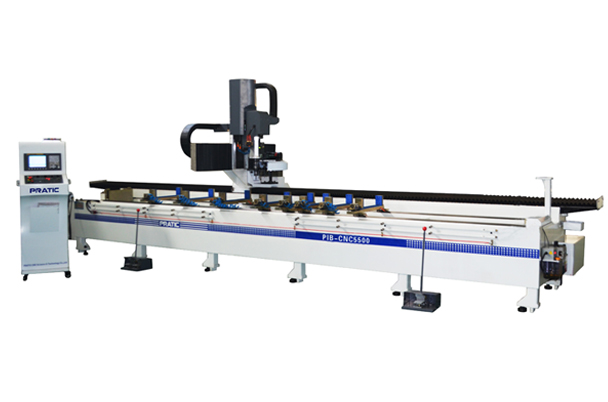

家居定制型材加工設備PIB

所屬分類：家居定制加工中心

工作臺尺寸：400x(1500--6500)mm
主軸最高轉速：24000rpm
快速給進：15000mm/min
定位精度：±0.01mm
此系列產品適合：輕型切削鋁、銅的加工，型材的鉆、銑、加工。

詳細信息

產品特點：
1.此系列產品適合：輕型切削鋁、銅的加工，型材的鉆、銑、加工。
2.該產品繼承了龍門式加工中心的優點，采取動柱式橫梁立柱。
3.采用斗笠式刀庫。
4.可以選配光幕防護。
5.可根據客戶要求定制不同規格的機型

產品參數：

行程	單位	參數
X軸	mm	1500--6500
Y軸	mm	400
Z軸	mm	350
主軸
主軸轉速	rpm	24000
主軸錐孔	/	ISO30/BT30
刀庫
刀庫形式	/	斗笠式
刀庫容量	pcs	8
相鄰換刀時間	sec	8
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	7.5
X驅動馬達	kw	2.7
Y驅動馬達	kw	2.7
Z驅動馬達	kw	3.1
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	霧化冷卻
精度
X軸定位精度	mm	0.05
Y軸定位精度	mm	0.02
Z軸定位精度	mm	±0.01/300
機械規格
氣壓需求	kg/cm²	6
操作系統	/	FANUC
高度	mm	2500
占地面積	mm	2500--8500x2100
重量	kg	2500--6500
