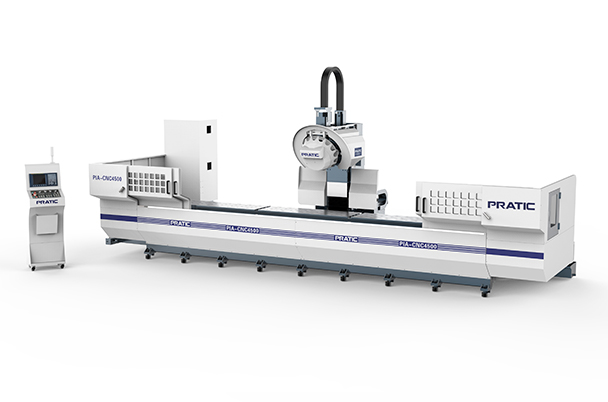

家居定制型材加工中心PIA

所屬分類：家居定制加工中心

工作臺尺寸：400 * (2500~6500) mm
主軸轉速：20000rpm
切削給進速度：15000 mm/min
重復定位精度：±0.01 mm
此產品適合：家居定制、家具的型材鉆孔、銑削等加工，可以加工衣柜廚柜拉手、銑型拉手、平開門等。

詳細信息

產品特點：
1.此產品適合：家居定制、現代家具的型材鉆孔、銑削、攻牙等加工，可以加工衣柜廚柜拉手、銑型拉手、衣柜門、平開門、推拉門等型材。
2.2.5m以上機型X軸用齒條傳動，2.5以內機型X軸用絲桿傳動
3.可根據客戶要求定制不同規格的機型
產品參數：

行程	單位	參數
X 軸	mm	2500--6500
Y 軸	mm	400
Z 軸	mm	400
主軸
主軸轉速	rpm	12000/15000/20000
主軸錐孔	/	BT30 φ100 mm(外徑)
刀庫
刀庫形式	/	飛碟式
刀庫容量	pcs	16
相鄰換刀時間	sec	3
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	9
X驅動馬達	kw	3.1
Y驅動馬達	kw	2.7
Z驅動馬達	kw	2.7
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴水冷卻
精度
X軸定位精度	mm	0.05
Y/Z軸定位精度	mm	0.02
重復定位精度	mm	±0.01/300
機械規格
氣壓需求	kg/cm²	6
操作系統	/	FANUC/SIEMENS
高度	mm	2600
占地面積	mm	4600-9000x2500
重量	kg	7000-11000

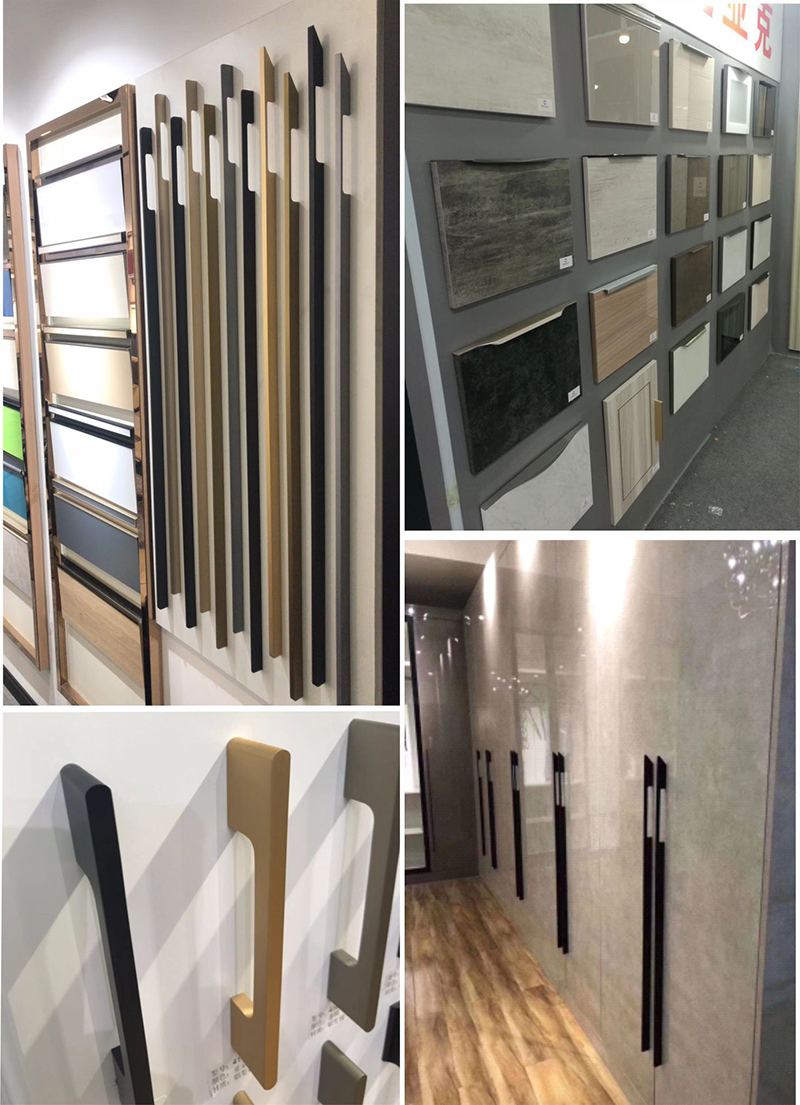

加工示例：
家居定制型材加工中心PIA
