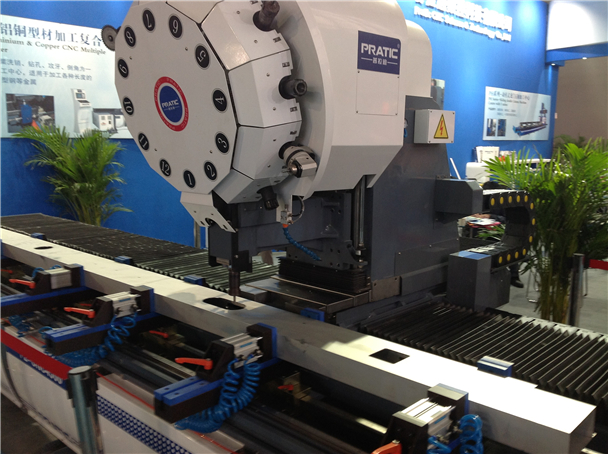

PZA型材復合加工中心

所屬分類：門窗幕墻加工中心

高度：2600mm
占地面積：6500-14700X2400mm
重量：9000-16000kg

詳細信息

PZA長軸加工中心是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的鋁銅型材、PVC、型鋼等金屬加工。

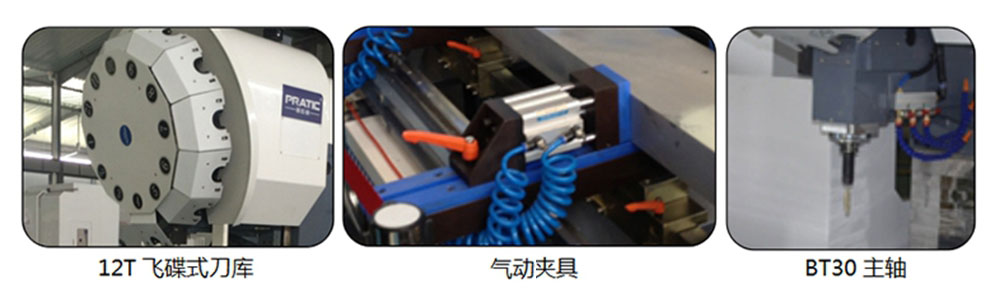

PZA型材復合加工中心產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的鋁銅型材、PVC、型鋼等金屬加工。
2.快速運動：三軸采用高精度直線導軌和滾珠絲桿，運行快速順暢。
3.高精度加工：采用棟梁式立柱結構，可確保定位的高精度。
4.加工：一次裝夾可以同時完成鉆孔、銑削、倒角、攻牙等加工。
5.不間斷加工：短料可以做機械不停歇多段加工。
6.可根據客戶要求定制不同規格的機型

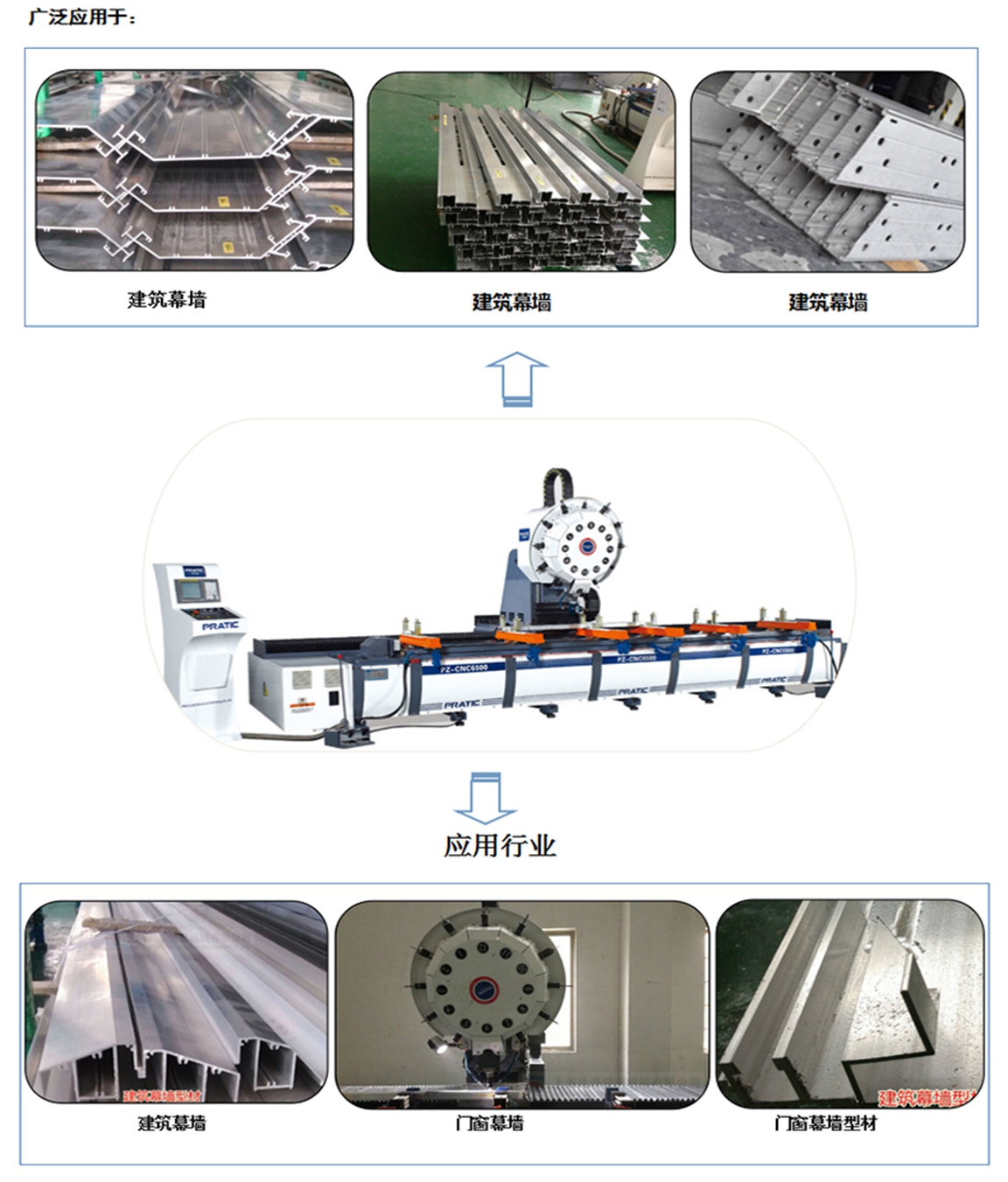

PZA型材復合加工中心應用：

PZA型材復合加工中心參數：

行程	單位	參數
X 軸	mm	4500-12000
Y 軸	mm	450
Z 軸	mm	330
主軸
主軸轉速	rpm	12000/15000/2000
主軸錐孔	/	BT30
刀庫
刀庫形式	/	飛碟式
拉釘形式	45°	45°
刀庫容量	pcs	16
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	5.5
X驅動馬達	kw	1.8
Y驅動馬達	kw	1.8
Z驅動馬達	kw	3.0
潤滑冷卻系統
潤滑系統	油脂潤滑
冷卻系統	噴水冷卻
精度
X軸定位精度	mm	0.05
Y軸定位精度	mm	0.02
Z軸定位精度	mm	±0.01
機械規格
氣壓需求	kg/cm2	6
操作系統	/	FANUC[MITSUBISH]
高度	mm	2600
占地面積	mm	6500-14700X2400
重量	kg	9000-16000
