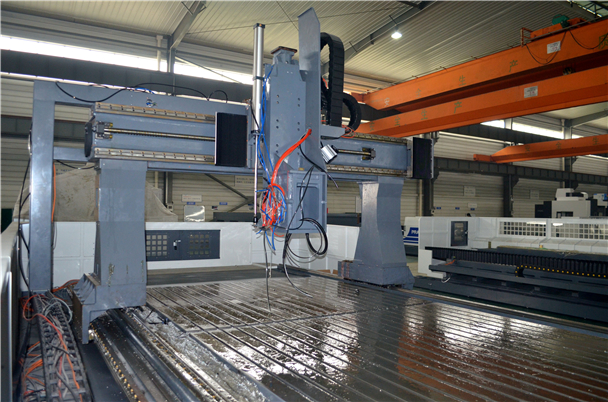

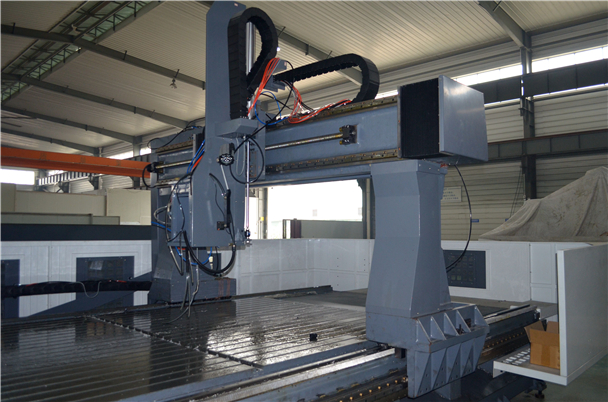

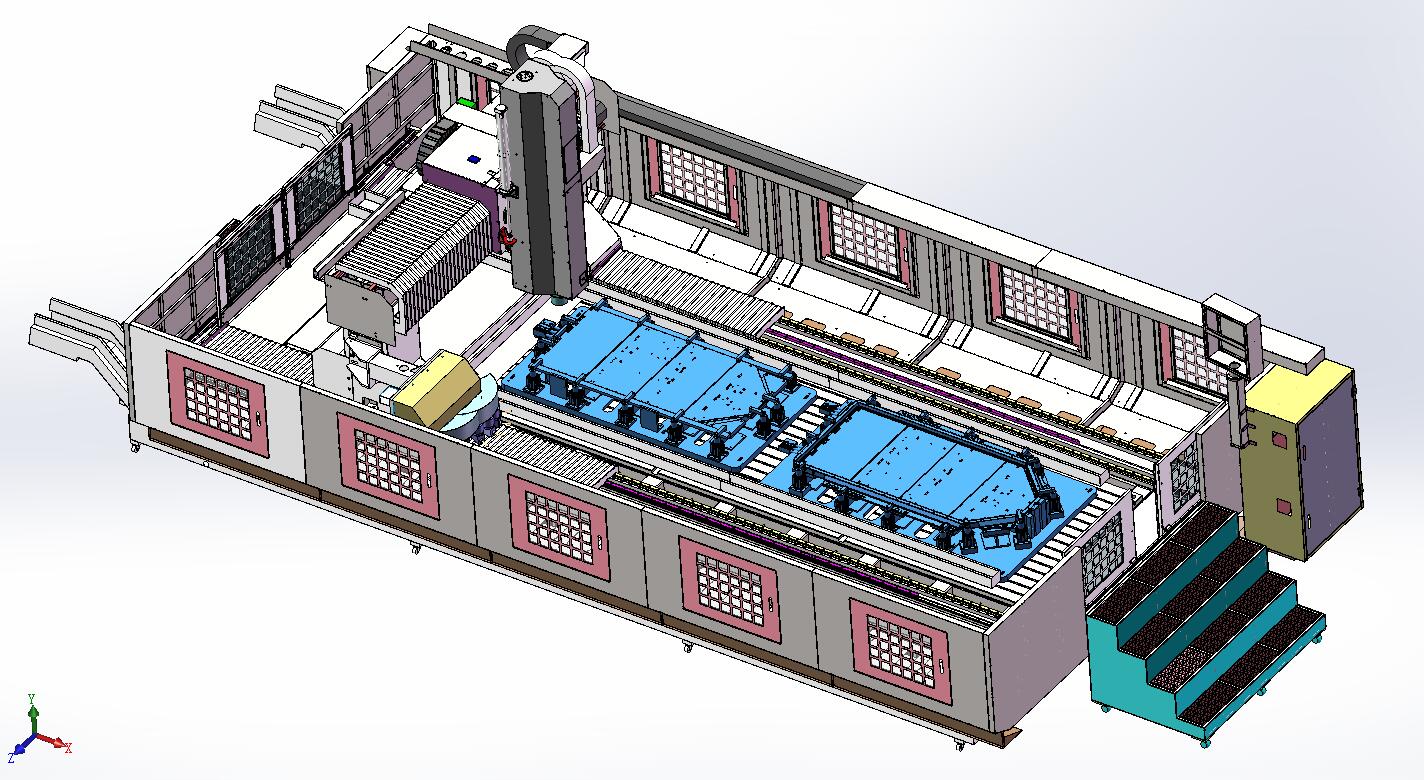

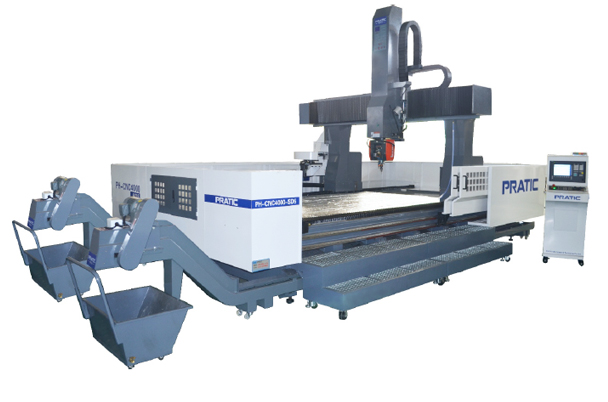

PHB大跨度龍門加工中心

所屬分類：汽車配件加工中心

高度:3000mm
占地面積:5500--20000x2600mm
重量:5000--30000kg

詳細信息

PHB大跨度龍門加工中心產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，針對大型鋁、鋼、銅型材加工。
2.添加機器防護罩，保證了環境衛生。
3.配備自動排屑機。
4.可根據客戶要求定制不同規格的機型

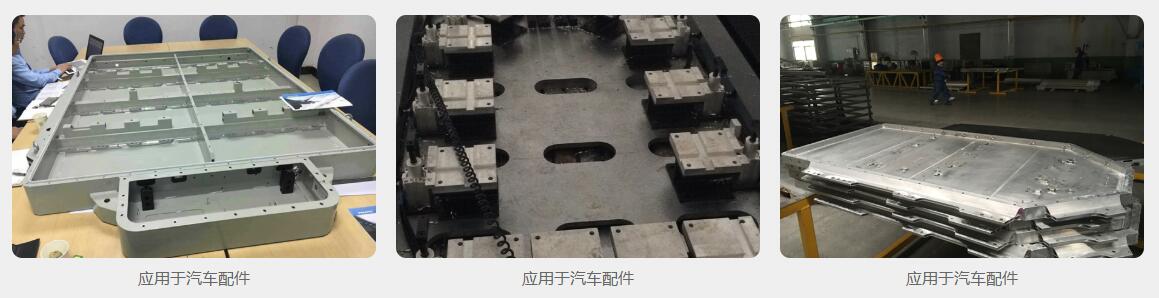

PHB大跨度龍門加工中心應用：

PHB大跨度龍門加工中心參數：

行程	單位	參數
X 軸	mm	4000--12000
Y 軸	mm	2000
Z 軸	mm	700
A 軸	/	±120°
C 軸	/	±213°
主軸
主軸轉速	rpm	12000(機軸)18000--24000(電軸)
主軸孔錐度	/	BT30/BT40/HSK F63
刀庫
刀庫形式	/	斗笠式
刀庫容量	pcs	10
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	36/36
Z軸移動	m/min	36/36
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	三軸7.5kw / 五軸15kw
X驅動馬達	kw	3.0
Y驅動馬達	kw	2.0
Z驅動馬達	kw	3.0
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	霧化冷卻
精度
X軸定位精度	mm	0.05
Y軸定位精度	mm	0.02
Z軸定位精度	mm	0.01
機械規格
氣壓需求	kg/cm2	6 kg/cm2
操作系統	/	FANUC/SIEMENS
高度	mm	3000
占地面積	mm	5500--20000x2600mm
重量	kg	15000--30000
