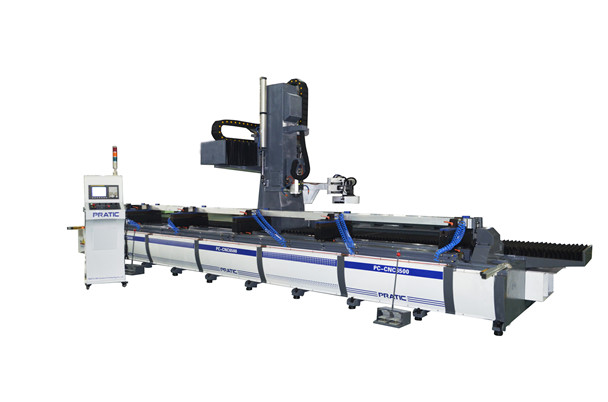

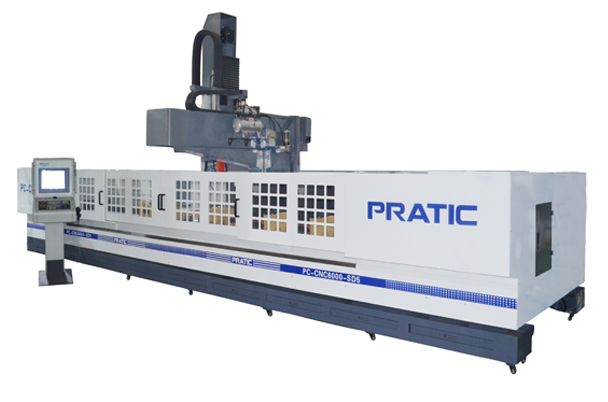

PC型材復合加工中心

所屬分類：工業型材加工中心

高度:3000mm
占地面積:7000--20000x2600mm
重量：13000--30000kg

詳細信息

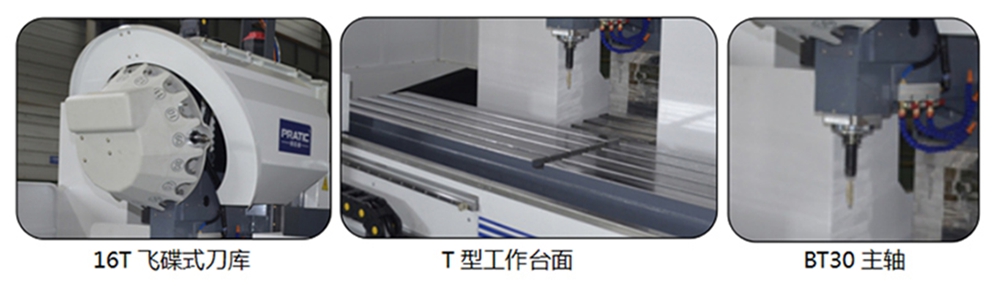

PC型材復合加工中心產品特點：
1.該產品繼承了龍門式加工中心的優點，采取動柱式橫梁立柱。
2.可配備第四軸180度旋轉加工/第五軸旋轉加工。
3.采用單力臂的人性化設計，使上下料更加方便。
4.此產品適合：中型切削鋁、銅的加工，型材鉆、銑、（攻牙--選配)180度多面一次性加工。
5.可根據客戶的要求定制不同規格的機型。

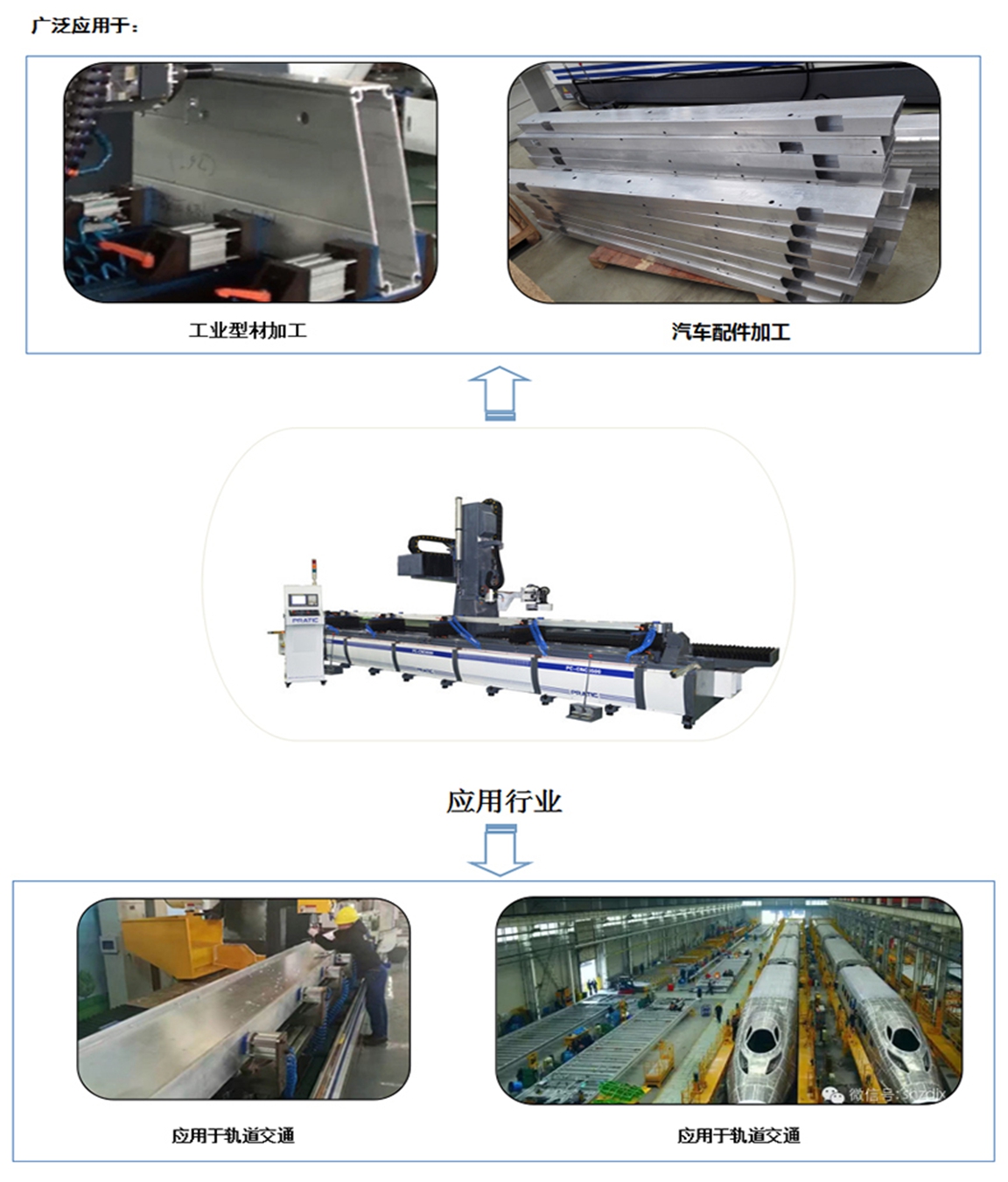

PC型材復合加工中心產品應用：

PC型材復合加工中心參數：

行程	單位	參數
X 軸	mm	4000-15000
Y 軸	mm	700(三軸)/350(四軸)
Z 軸	mm	700
A 軸	mm	±120°
C 軸	mm	±213°
主軸
主軸轉速	rpm	12000(機軸)/18000-24000(電軸)
主軸錐孔	/	BT30/BT40/HSK F63
刀庫
刀庫形式	/	斗笠式/刀臂式
刀庫容量	pcs	12/24
相鄰換刀時間	sec	5/3
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28/28
Z軸移動	m/min	20
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	三軸/四軸：7.5 kw 五軸：10
X驅動馬達	kw	3.0
Y驅動馬達	kw	2.0
Z驅動馬達	kw	3.0
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	霧化冷卻
精度
X軸定位精度	mm	0.05
Y軸定位精度	mm	0.02
Z軸定位精度	mm	0.01
機械規格
氣壓需求	kg/cm2	6
操作系統	/	FANUC[MITSUBISH]
高度	mm	3000
占地面積	mm	7000--20000x2600
重量	kg	13000--30000
