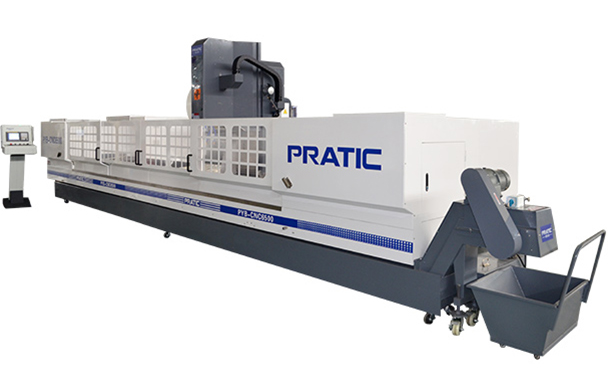

PYB型材復合加工中心

所屬分類：型鋼型材加工中心

高度：2500mm
占地面積:5500-15500X3000mm
重量：10000-21000kg

詳細信息

PYB型材復合加工中心產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。
2.配備自動排屑機。
3.采用BT40主軸錐孔，增加了機器鋼性。
4.添加機器防護罩，保證了環境衛生。

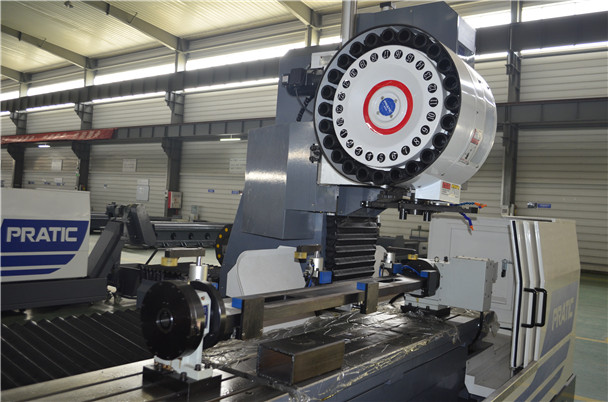

5.采用刀臂式刀庫。
6.可根據客戶要求定制不同規格的機型。

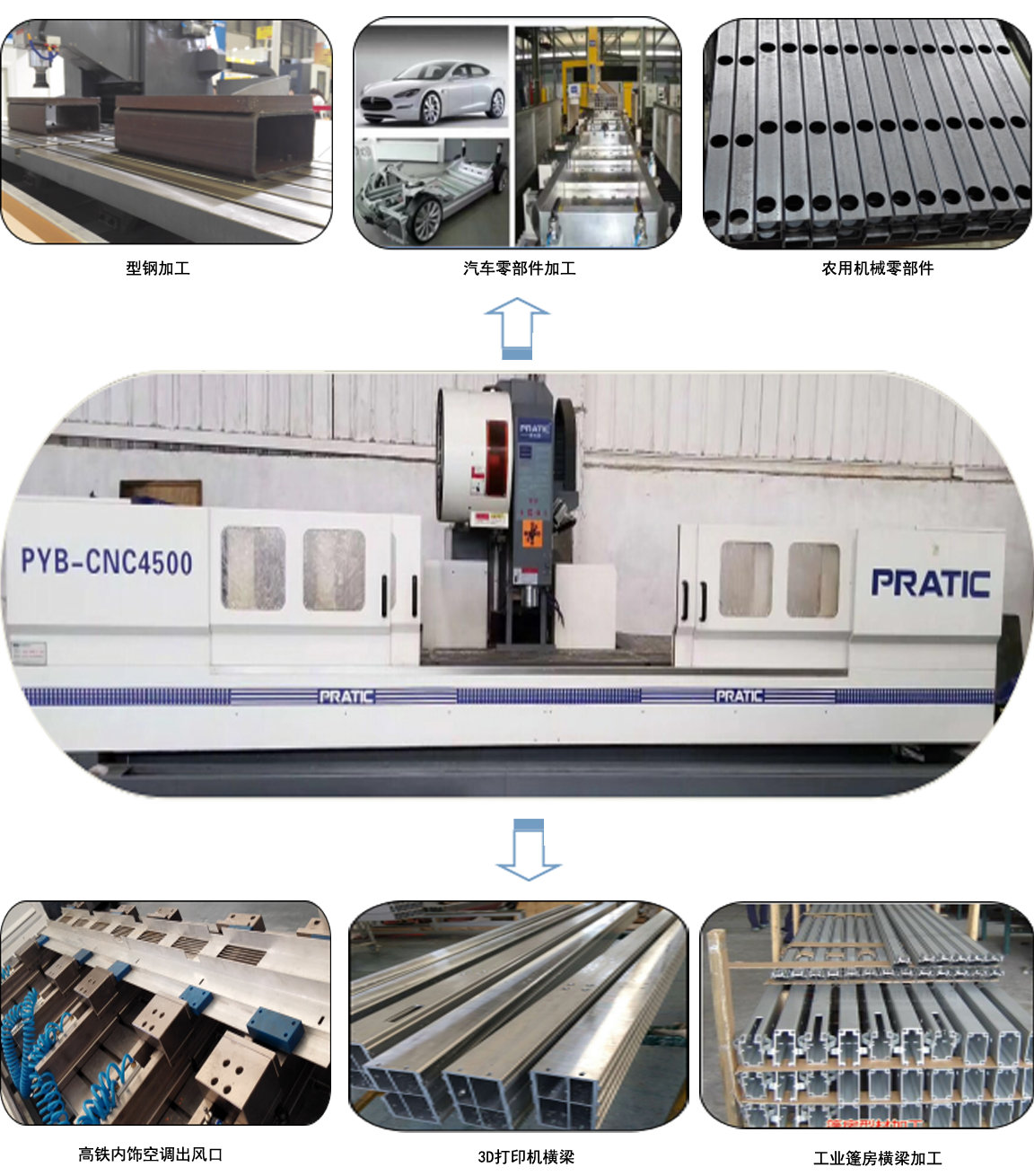

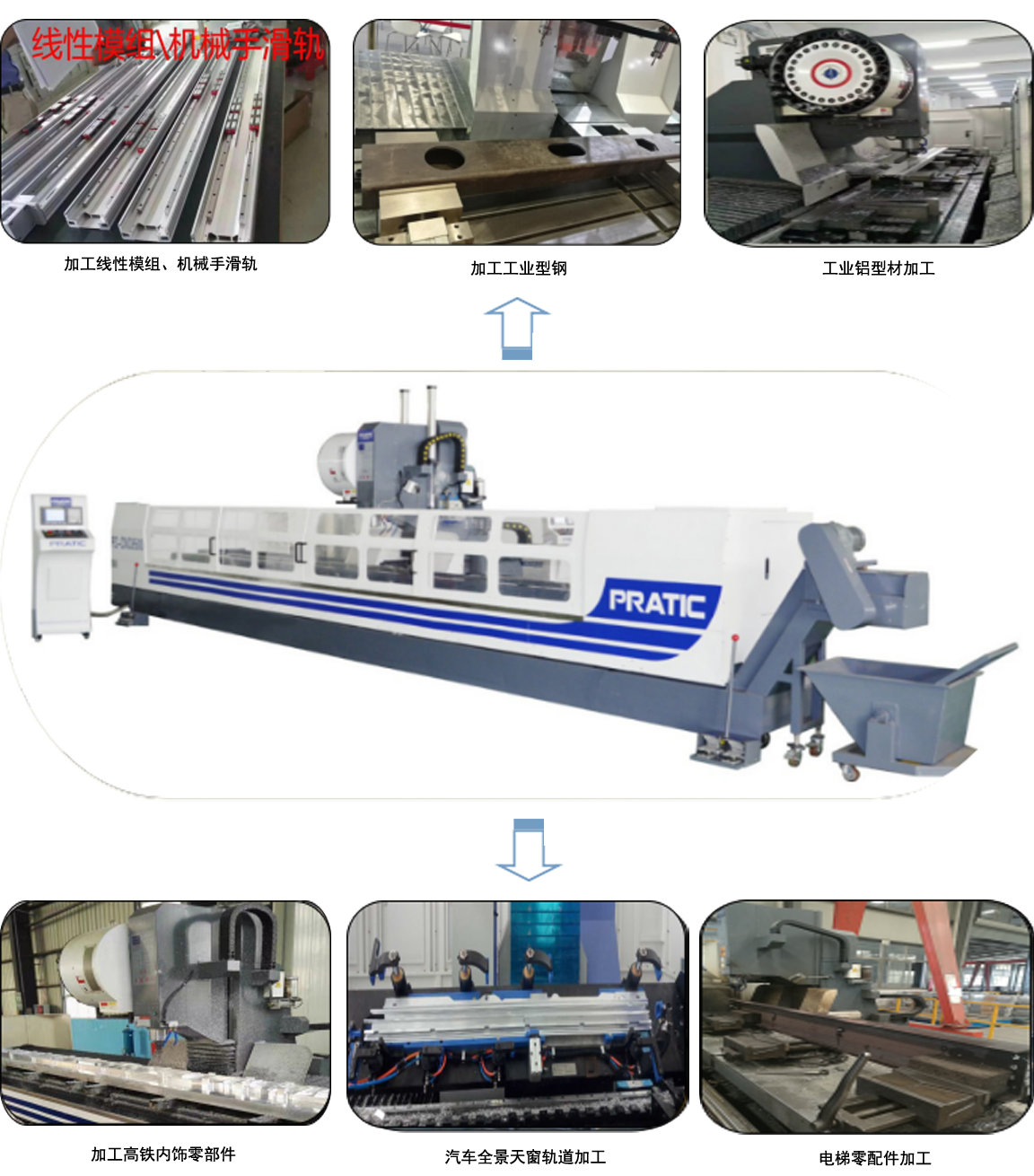

PYB型材復合加工中心應用：

PYB型材復合加工中心參數 ：

行程	單位	參數
X 軸	mm	2500-12500
Y 軸	mm	580
Z 軸	mm	450

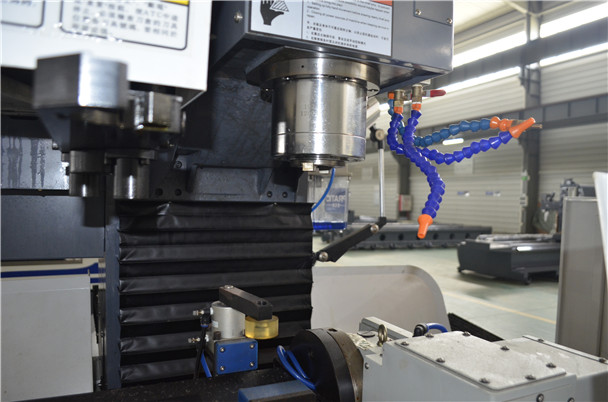

主軸
主軸轉速	rpm	1000012000
主軸錐孔	/	BT40
刀庫
刀庫形式	/	圓盤式TURRET
拉釘形式	45°	45°
刀庫容量	pcs	24
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28/28
Z軸移動	m/min	20
X/Y/Z進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	7.5
X驅動馬達	kw	3.0
Y驅動馬達	kw	2.0
Z驅動馬達	kw	3.0
潤滑冷卻系統
潤滑系統	油脂潤滑
冷卻系統	噴水冷卻
精度
X軸定位精度	mm	0.05[全閉環0.01]
Y軸定位精度	mm	0.01
Z軸定位精度	mm	0.01
機械規格
氣壓需求	kg/cm2	6
操作系統	/	FANUC[MITSUBISH]
高度	mm	2500
占地面積	mm	5500-15500X3000
重量	kg	10000-21000
